高溫差熱分析儀DTA-1550S測(cè)試銅合金材料的熔點(diǎn)實(shí)驗(yàn)

在材料科學(xué)領(lǐng)域，銅合金材料因其優(yōu)異的導(dǎo)熱性和耐腐蝕性而廣泛應(yīng)用于電子機(jī)械、航空航天等眾多領(lǐng)域。不同成分的銅合金在不同溫度下表現(xiàn)出不同的物理化學(xué)性質(zhì)，而其熔融溫度是一個(gè)關(guān)鍵的參數(shù)，對(duì)材料的加工和應(yīng)用具有重要的指導(dǎo)意義。

通過(guò)差熱分析（DTA）技術(shù)，可以測(cè)定材料在加熱過(guò)程中的熱效應(yīng)，如熔融、結(jié)晶等。本實(shí)驗(yàn)使用匯誠(chéng)儀器的高溫差熱分析儀DTA-1550S測(cè)試銅合金材料的熔融溫度，其中純銅的熔點(diǎn)為1083℃。DTA-1550S采用封閉式陶瓷爐體結(jié)構(gòu)和鉑銠合金傳感器，控溫精準(zhǔn)、波動(dòng)性小且重復(fù)性好。具有12 階程序控溫、高循環(huán)掃描次數(shù)、可設(shè)采樣頻率，雙溫測(cè)，適用多種實(shí)驗(yàn)類型與熱效應(yīng)，軟件智能便捷。

首先，制取適量樣品研磨成粉末狀置于氧化鋁坩堝中，以保證在加熱過(guò)程中受熱均勻。設(shè)置實(shí)驗(yàn)條件，溫度范圍是室溫～1550℃，升溫速率為10℃/min，啟動(dòng)差熱分析儀DTA-1550S，實(shí)驗(yàn)中通入氮?dú)獗Ｗo(hù)。DTA-1550S將自動(dòng)記錄下樣品在升溫過(guò)程中的熱流變化，并生成DTA曲線。

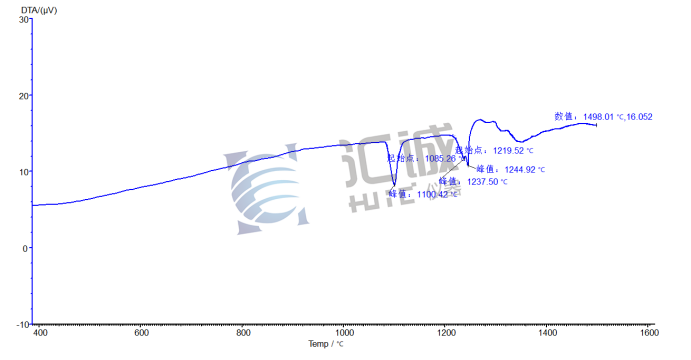

通過(guò)差熱分析儀 DTA - 1550S 得到的實(shí)驗(yàn)結(jié)果圖譜顯示，在銅合金的加熱過(guò)程中出現(xiàn)了 3 個(gè)峰值溫度，分別為 1100.42℃、1237.5℃和 1244.92℃。從差熱分析曲線的整體趨勢(shì)來(lái)看，隨著溫度的升高，熱流的變化反映了銅合金內(nèi)部能量的吸收和釋放情況。

綜上所述，DTA-1550S能夠提供精確的熱效應(yīng)數(shù)據(jù)，有助于深入理解銅合金的熱特性。這對(duì)于優(yōu)化銅合金的加工工藝和提高其應(yīng)用性能具有重要的實(shí)際意義。我們期待與材料領(lǐng)域開(kāi)展深入合作，共同推動(dòng)熱分析技術(shù)的不斷創(chuàng)新與應(yīng)用。
