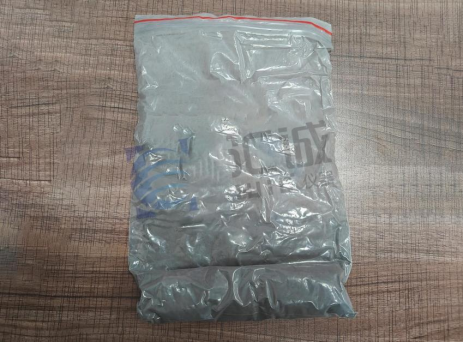

礦粉，作為一種重要的工業(yè)原料，廣泛應(yīng)用于建筑材料、冶金、化工等多個(gè)領(lǐng)域。在本實(shí)驗(yàn)中所使用的礦粉，來(lái)源特定礦區(qū)，其成分可能包含多種礦物質(zhì)，這些礦物質(zhì)在不同的溫度條件下可能會(huì)發(fā)生不同的物理或化學(xué)變化，從而導(dǎo)致質(zhì)量的改變。

本次實(shí)驗(yàn)采用匯誠(chéng)儀器的熱重分析儀TGA 601進(jìn)行測(cè)試，旨在通過(guò)熱重分析方法研究礦粉在不同溫度區(qū)間的熱失重行為，揭示其內(nèi)部成分的變化規(guī)律。

首先，取10mg礦粉置于氧化鋁坩堝內(nèi)，設(shè)置實(shí)驗(yàn)條件，溫升速率為10℃/min，溫度范圍是說(shuō)室溫~1000℃，整個(gè)過(guò)程中持續(xù)通入氮?dú)庾鳛楸Ｗo(hù)氣氛。啟動(dòng)TGA-601儀器，開始熱重測(cè)量。記錄實(shí)驗(yàn)數(shù)據(jù)，待測(cè)試完成后，將所得結(jié)果進(jìn)行整理和分析。

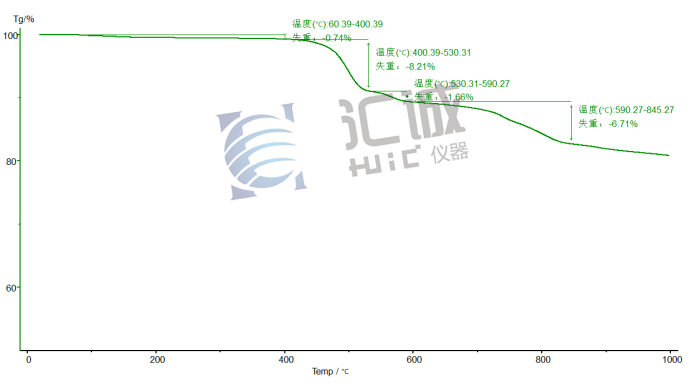

通過(guò)TGA的測(cè)試結(jié)果，可以看到該礦粉樣品在升溫過(guò)程中出現(xiàn)四段失重反應(yīng)。

第一段在60.28~400.39℃發(fā)生失重反應(yīng)，失重率是0.74%；

第二段在400.39~530.31℃發(fā)生失重反應(yīng)，失重率是8.21%；

第三段在530.31~590.27℃發(fā)生失重反應(yīng)，失重率是1.66%；

第四段在590.27~845.27℃發(fā)生失重反應(yīng)，失重率是6.71%。

綜上所述，本實(shí)驗(yàn)通過(guò)使用匯誠(chéng)儀器TGA-601成功地對(duì)礦粉的熱穩(wěn)定性進(jìn)行了全面表征。結(jié)果表明，該礦粉在高達(dá)1000℃的溫度范圍內(nèi)表現(xiàn)出良好的熱穩(wěn)定性，且僅經(jīng)歷小幅度的質(zhì)量損失。因此，它非常適合用于需要耐高溫環(huán)境的工業(yè)應(yīng)用。
